系统概述

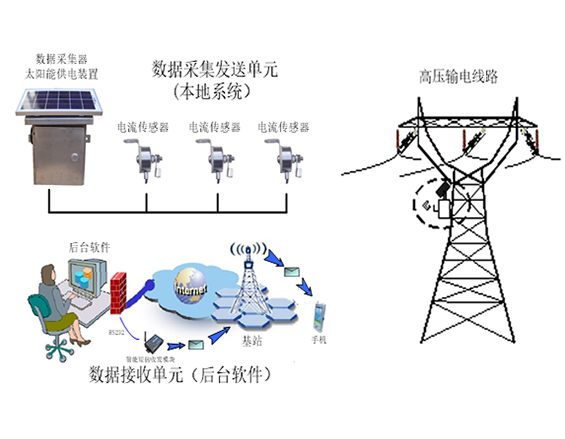

　　RBLQ/2型输电线路MOA避雷器在线监测系统（以下简称本系统），是我公司针对电力系统的需要而研发的高科技新产品。本系统的电流检测采用单匝穿芯电流传感器，实现全隔离无残压的取样方式，先进的微处理器技术以及独有的瞬态参数测试技术进行线性化处理与计算，将测量结果通过GPRS/GSM进行数字传输：本系统具有极高的可靠性和安全性及相对低廉的价格，使得本系统可以安装到每组MOA避雷器进行实时检测，实现集中监测，可以有效地提高线路避雷器的巡视效率、减轻巡视人员的劳动强度。做到准确及时掌握运行设备的健康状况，使运行人员及时掌握并提前处理事故隐患，保障电力电网安全供电。

　　系统特点

　　1．根据电生[2004]338号《氧化锌避雷器在线监测和带电测试技术规定》进行开发。

　　2．非接触式测量原理：本系统的电流检测应用非接触式测量，实现全隔离无残压的取样方式，对避雷器工作不产生任何影响，有效地保障人身安全和设备安全。

　　3．信息集成化全数字通信：本系统应用信息化集成和全数字通信新技术手段，实现在线实时远传功能，实现网络化管理。

　　4．设备不需要改造：本系统的安装不需拆除已装监测器，可同时运行。

　　5．户外结构，无渗漏：电流变送器采用铝合金外壳防水设计，适用于室内外的应用。

　　6．报警阀值：本系统为三级报警，可由用户在检测范围内任选值设置，三级报警分别为：

　　上限初级报警阀值（I＞）正常电流值上限的1.1倍

　　上限主要报警阀值（I＞＞）正常电流值上限的1.2倍

　　下限主要报警阀值（I＜）正常电流值下限的0.9倍

　　7．有效的抗干扰措施：系统对干扰问题作了充分的考虑，在硬件电路和软件设计上分别采用了多种有效的抗干扰处理方法，保证了系统的稳定工作，以及测量数据的稳定性，能满足在强电磁场干扰环境下正常使用的要求。

　　8．精密补偿，线性处理：本系统采用***先进的设计手段，对检测信号进行了线性化处理，并且进行了精密补偿，保证了测量数据的准确性。

　　9．本地系统采用电阳能供电，安全稳定。

　　10．基于GPRS/GSM网络的无线数据传输方式，实现“实时、在线、智能、远传”监测。
