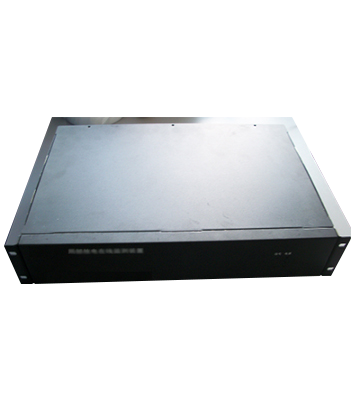

IED主机

外装型UHF传感器

　　产品概述

　　MPJF-ZW型局放在线检测系统是我公司***新开发的产品，系统采用超高频检测技术、因特网接入技术、HMI后台处理软等技术进行远程实时在线监控和分析。具有极高的性价比，非常适合无人值守变电站运行。

　　该局部放电在线监测系统能够长期运行，实时监测GIS在运行过程中的局部放电情况，可以及时对GIS绝缘异常状态和放电性故障做出预警，为GIS正常运行提供必要的指导数据，提高GIS运行的可靠性、安全性和有效性。

　　系统设计智能化自动分析干扰信号，同时系统自带大量标准数据模型，系统对现场传感器采集的信号进行波形、相位特征的分析处理后，再系统内部自带的标准数据模型对比分析，提高检测结果的可靠性。

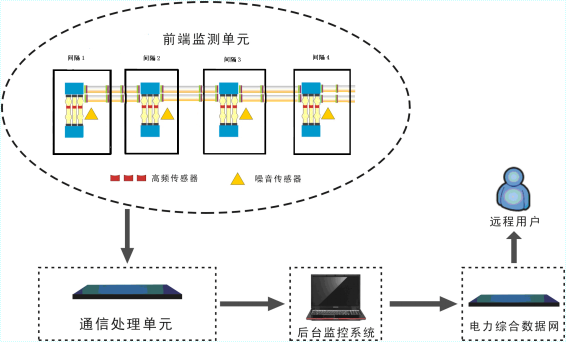

　　该系统设计采用，模块集成化设计，将信号采集模、信号调理、A/D转换、干扰处理、数据处理、放电量显示等模块集成独立的模块，可独立运行，数据分别记录，通过一条数据通讯总线将多台站内监测模块（***多256台）的数据传输后台分析软件系统上统一管理分析。能通过互联网进行远程传输和实时监控，对局部放电信号的强度，密度进行实时在线分析。对局部放电倾向性的推移进行实时监控和分析，对放电程度进行评估，避免重大事故发生。

　　技术参数

　　灵敏度：监测灵敏度：<5pC

　　测量频带：高频传感器：500MHz—1500MHz

　　噪音传感器：300MHz—3000MHz

　　诊断准确性：放电故障类型自动诊断正确率大于95%

　　传感器安装：采用外置式UHF传感，传感器尺寸大小根据厂家提供安装的空间大小，设计特定的外置式传感器，安装与GIS相配套，不改变GIS的结构，GIS出厂前安装；

　　升级性：根据技术的不断发展和更新，软件开发和硬件可以不断更新。

　　系统电源：工作电源为：交流220V/50Hz

　　工作环境：

　　标高:海拔3000m以下

　　年***高温度:70℃以下

　　年***低温度:-25℃以上

　　耐地震能力：地面水平加速度：0.25g

　　地面垂直加速度：0.125g

　　不结露的***大相对湿度:95%

　　污秽等级：Ⅲ级

　　***大风速：35m/s
