根据DL/T507--2007  SF6电气设备中绝缘气体湿度测量方法和GB/T11605--2005湿度测量方法，本设备增加了湿度补偿功能。

   为适应我国电力行业电气设备在线监测及状态检修的需要，我公司研制出具有自主知识产权的SF6气体在线监测系统，本系统可以组成多种变电站GIS设备气体检测方案。

产品简介

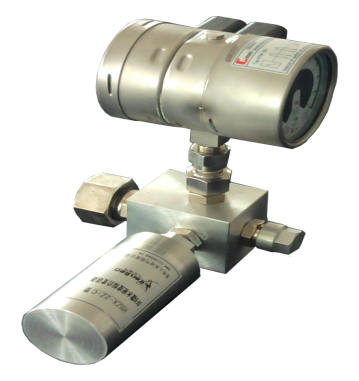

MPWZ型SF6微水、密度在线监测系统是我公司根据国网电力公司的在线状态检修的要求，与国网公司SF6中心实验室合作开发的数字式高精度SF6气体在线式监测装置。该系列产品集***新检测通信技术于一体，测量精度高，外观小巧。适用于各种电压等级的SF6断路器的SF6气体微水、密度和温度的在线监测，以满足电力配网自动化和设备状态检修的需要。

系统采用先进的传感技术、单片机技术、现代物理分析理论、控制理论和通讯技术成果，并有多项具有自主知识产权的创新技术，如气体在密封压力容器内变化环境温度和变化压力下的微量水分和密度的连续检测技术等，在电力SF6高压断路器SF6气体微水与密度的在线监测与控制领域属国际首创。系统通过RS-485/CAN通讯接口将信息接入变电站综合自动化系统。内置的二组输出转换接点可按预设门限上传报警、闭锁信号，或直接启动报警、闭锁装置。

微水传感器采用原装进口高分子膜***传感器，密度采用美国原装激光修正的传感器，从而保证了整个测量精度和稳定性。

功能特点:

（1）在线监测SF6气体湿度、密度与温度；

（2）在线监测气体泄露与泄露报警；

（3）可按预设值或用户给定值自动启动低压报警和闭锁装置；

（4）大屏幕彩色液晶显示器现场显示实时数据、曲线，具备屏幕保护和声控显示功能；

（5）手持遥控器设置报警与闭锁门限值和显示方式；

（6）全密封，抗干扰，适用于室外和低温环境；

（7）预留RS-485总线通讯接口；

（8）可灵活组成多种控制方案。
